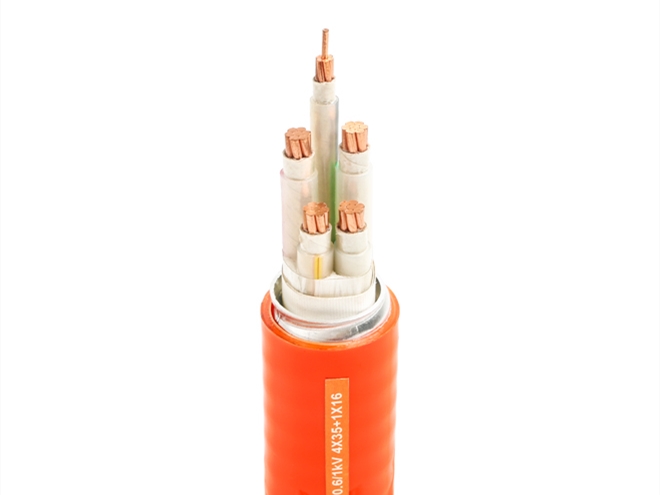

BTLY（NG-A）礦物絕緣防火電纜
一、產品簡介
BTLY電纜又被稱為NG-Q電纜，全稱為隔離型礦物絕緣耐火電纜，是在BTTZ電纜的基礎上研發的全新一代礦物絕緣電纜，除了具備BTTZ電纜的優點外還克服了BTTZ電纜的問題和缺陷。并因?yàn)樯a(chǎn)長度不受限制，無需中間接頭，便于安裝使用。在投資成本上比BTTZ電纜節約10-15％。
1、耐火性能
NG-A系列耐火電纜按BS:6387耐火要求設計性能達到；
1）950℃火焰下持續通電180min不擊穿；
2）950℃火焰下180min后浸水60min不擊穿；
3）950℃火焰下承受180min的敲擊振動而不擊穿；
2、整根無接頭交貨
NG-A系列耐火電纜生產過程中采用的金屬套連續成型工藝，使得電纜長度可滿足客戶要求，從而做到整根無接頭整盤交貨。安裝過程中可以整段敷設并且無需穿管。
3、絕緣可靠
云母帶絕緣可使NG-A系列耐火電纜的額定電壓級別可達0.6/1kV，本產品的應用范圍擴大到1kV的供電系統。
4、防水
NG-A系列耐火電纜采用金屬套連續成型工藝，可以做到中間無接頭，杜絕了接頭出進水現象，即使將BTL系列礦物絕緣電纜完全浸水在水中，借助其無縫金屬套，也可以正常運行。
5、防鼠蟻
NG-A系列耐火電纜因?yàn)檫B續成型金屬套的存在，有效防止了鼠蟻對電纜破壞損傷。
6、機械強度高
NG-A系列耐火電纜緊固耐用。我們在設計耐火層結構時，考慮了火災條件笑各種可能的沖擊，因而其緊固性能優于鋼帶鎧裝電纜。
7、耐腐蝕
NG-A系列耐火電纜的金屬護套具有高耐腐蝕性，對于大多數的裝置來說，他不需要采取附加的防護措施；即使在電纜的金屬護套易遭受化學品腐蝕或工藝污染嚴重地方，因?yàn)殡娎|最外層有塑料外護套保護，他仍然安全。
8、節能環保
NG-A系列耐火電纜線芯工作溫度低于其他類型的電纜，因此在正常工作中BTL系列礦物絕緣電纜的線損低，節約了能耗，在有環保要求的項目中尤其適合應用。
9、防輻射、壽命長（安全可靠）
NG-A系列耐火電纜中應用的無機材料，耐輻射。可保證電纜具有穩定性，壽命長合耐久性，可適用于核電等領域。
二、產品參數
1、電纜結構：單芯、雙芯、三芯、四芯、五芯、3+1芯、3+2芯、4+1芯
2、常用規格：1.5mm2~300mm2
三、使用范圍
柔性礦物絕緣防火電纜（BTLY）具有保護生命、物資、信息安全的重要作用，應用于主干線路、消防線路、逃生救援系統，如應急照明、火災監測、報警系統、電梯系統、排煙系統，以及控制線路等。
公共建筑：高層建筑、地下建筑、賓館飯店、醫院、學校、商務中心、 政務中心、百貨商場、大型超市、物流倉庫、銀行證券保險等金融機構、郵電中心、電力控制室、變電房、博物館、紀念館等歷史性建筑。
基礎設施：機場航站樓、車站、樞紐中心、港口、地鐵系統、橋梁、隧道。
工業領域：煤炭采掘、煤炭化工、油田開采、石油化工、煉油廠、冶金工業、鋼鐵工業、船舶工業、航空航天、電力工業、醫藥工業、玻璃工業、造紙工業、軍事系統。
防火、防爆、高溫場所：石油庫及加油站、天然氣輸送及壓縮站、園林景觀、名勝古跡、木結構建筑
