10KV高壓電力電纜
一、10KV高壓電力電纜簡介
銅導體和鋁導體，作用就是傳輸電能。一般由具有高電導系數和加工性能好的技術材料制成。高導電系數可以減小導體損耗，加工性能好便于線芯拉制和絞合等加工。
電纜的生產和敷設過程中，經常需要彎曲，為滿足電纜的柔軟性和可曲度的要求，較大截面電纜導體由多根較小直徑的導體絞合而成。10KV及以上交聯聚乙烯電纜，均采用圓形規則絞合導體結構。
導體線芯的大小按照橫面積計算。比如高壓XLPE絕緣電纜，常用的線芯截面有300/400/630/1000/1200/1600/2000等，對于大截面導體，為了減小集膚效應，應采用分割導體結構，800作為分界線。
銅芯/鋁芯交聯聚乙烯高壓電力電纜，常用于輸配電線路，其額定電壓可達到35KV。該電纜需達到或超過以下標準：IEC 60502、BS、DIN、ASTM、GB12706~2008等標準。

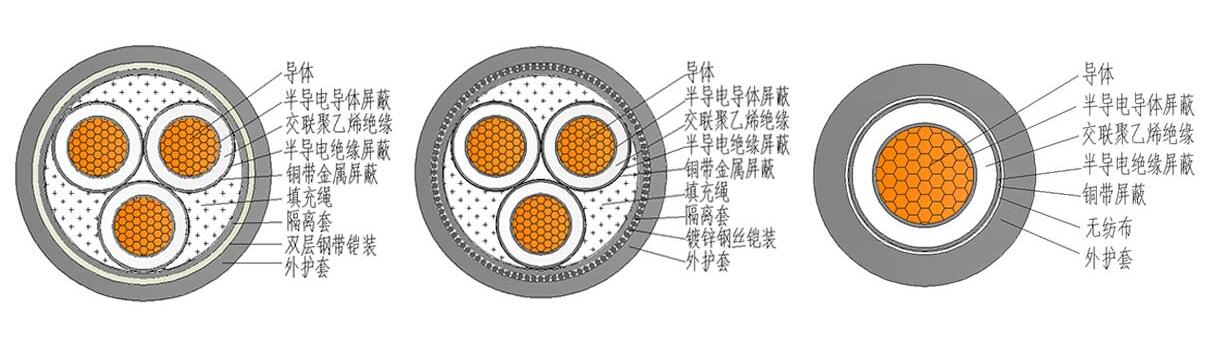

其結構由內至外分別為：1、導體；2、導體屏蔽；3、絕緣層；4、絕緣屏蔽；5、銅帶屏蔽；6、填充物；7、包帶；8、內護套層；9、鎧裝層；10、外護套。
二、10KV高壓電力電纜型號
YJV/YJLV：銅芯/鋁芯交聯聚乙烯絕緣聚氯乙烯護套高壓電力電纜
YJV22/YJLV22：銅芯/鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套高壓電力電纜
YJV32/YJLV32：銅芯/鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套高壓電力電纜
YJV42/YJLV42：銅芯/鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套高壓電力電纜
YJV62/YJLV62：銅芯/鋁芯交聯聚乙烯絕緣非磁性不銹鋼鋼帶鎧裝聚氯乙烯護套高壓電力電纜
ZR-YJV/ZR-YJLV：銅芯/鋁芯交聯聚乙烯絕緣聚氯乙烯護套阻燃型高壓電力電纜
NH-YJV：銅芯交聯聚乙烯絕緣聚氯乙烯護套耐火型高壓電力電纜
ZR-YJV22/ZR-YJLV22：銅芯/鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃型高壓電力電纜
ZR-YJV32/ZR-YJLV32：銅芯/鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃型高壓電力電纜
ZR-YJV42/ZR-YJLV42：銅芯/鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套阻燃型高壓電力電纜
ZR-YJV62/ZR-YJLV62：銅芯/鋁芯交聯聚乙烯絕緣非磁性不銹鋼鋼帶鎧裝聚氯乙烯護套阻燃型高壓電力電纜
ZR-YJVS2/ZR-YJLVS2：銅芯/鋁芯交聯聚乙烯絕緣帶聯鎖鎧裝聚氯乙烯護套阻燃型高壓電力電纜
YJY/YJLY：銅芯/鋁芯交聯聚乙烯絕緣聚乙烯護套高壓電力電纜
YJY22/YJLY22：銅芯/鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套高壓電力電纜
YJY32/YJLY32：銅芯/鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套高壓電力電纜
YJY42/YJLY42：銅芯/鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套高壓電力電纜
YJY62/YJLY62：銅芯/鋁芯交聯聚乙烯絕緣非磁性不銹鋼鋼帶鎧裝聚乙烯護套高壓電力電纜
ZR-YJY/ZR-YJLY：銅芯/鋁芯交聯聚乙烯絕緣聚乙烯護套阻燃型高壓電力電纜
NH-YJY：銅芯交聯聚乙烯絕緣聚乙烯護套耐火型高壓電力電纜
ZR-YJY22/ZR-YJLY22：銅芯/鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套阻燃型高壓電力電纜
ZR-YJY32/ZR-YJLY32：銅芯/鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套阻燃型高壓電力電纜
ZR-YJV42/ZR-YJLV42：銅芯/鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套阻燃型高壓電力電纜
ZR-YJY62/ZR-YJLY62：銅芯/鋁芯交聯聚乙烯絕緣非磁性不銹鋼鋼帶鎧裝聚乙烯護套阻燃型高壓電力電纜
ZR-YJYS2/ZR-YJLYS2：銅芯/鋁芯交聯聚乙烯絕緣帶聯鎖鎧裝聚乙烯護套阻燃型高壓電力電纜
注：因?yàn)殇X的熔點較低，所以鋁芯電纜是沒有耐火型號的。
三、10KV高壓電纜電纜常用規格參數
1、額定電壓：10KV
2、芯 數：單芯、三芯
3、常用規格：25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2、400mm2、500mm2、600mm2、800mm2。
四、10KV高壓電力電纜使用特性
交聯聚乙烯絕緣電力電纜不僅具有優異的電氣性能、機械性能、耐熱老化性能、耐環境應力和耐化學腐蝕的能力，而且具有結構簡單，使用方便，不受敷設落差限制，長期工作溫度高（90o），傳輸容量大等優點。
五、10KV高壓電力電纜使用范圍
該產品適用于交流額定電壓35KV及以下供輸配電能固定廒設線路用，電纜導體的最高長期工作溫度90度，短路時（最長時間不超過5S），電纜導體最高溫度不超過250度。如電力、建筑、工礦、冶金、石油、化工、交通等部門。
